eBioo® Software   Technisches Datenblatt Anmerkung








Software





eBioo Versionen:
eBioo STARTER Kit
eBioo Tuner
eBioo Trainer
- 3 Monats-Testversion auf 1 oder 2 Kanälen
- 2 Kanal Vollversion
- 4 Kanal Vollversion
(als Download)
(auf CD)
(auf CD)

(*0)
Sampling Rate: 256 Hz oder 512 Hz - bis zu 1 kHz und 8-fach oversampling (*1)
Anzahl Kanäle: Version zu max. 2 oder 4 Kanälen
(konfigurierbar zum 1-, 2- oder 4- Kanalbetrieb)

(*2)
Auflösung: 16 Bit (0,05 oder 0,10 uV, hardwareabhängig) (*3)

eBioo Thumbnail

größeres Bild
Funktionsauswahl: - Amplitude
- relative Amplitude

- Kohärenz
- Asymmetrie
- relative Asymmetrie
- Power (spektrale Leistung)

- Band Amplitude
- Spitzenfrequenz (en: Peak Frequency)

(*5)
zur Software-Infoseite




- Phasensynchronität (en: Phase Synchrony)
- Phasendifferenz
- Mittlere Phasendifferenz
- Mittlere Amplitude (en: Channel Average)
- . . .
- Laplace-Montagetyp

Insgesamt 12 sog. Basisfunktionen und bis zu 8 Zusatzfunktionen in der Vollversion

(*5.1)


vordefinierte Training-Designs: - Delta inhibit
- C3/C4 Beta/SMR - Training
- Delta/HiBeta inhibit
- Theta/Beta - Ratio inhibit

- Alpha-Amplituden Training
- Alpha-Asymmetry inhibit
- Alpha-Synchrony Training
- Alpha/Theta - Training




Benutzerdefinierbare Training-Designs: - mit max. 16 Trainingsfiltern
- und 18 Trainingsfunktionen, individuell kombinierbar (Amplitude mit Kohärenz z. B.)
- mit Autoskalierung des Wertebereichs (uV-Amplitude mit %-Kohärenz z. B.)
- mit Autoskalierung der Belohnungsschwelle
- und Einzelkanal-Auswahl




Anzahl Filter:

max. 16 = 2 Reihen zu je 8 auf die Kanäle verteilbare, konfigurierbare Filter
(*6)


Feedback: WAVE (*.WAV) (Audio-Dateien)
*.AVI-,*.MPEG-, *.WMV (Video-Dateien)
CD (Musik)
DVD (Video)
MIDI - Instrumente
Modus: STOP/GO, Lautstärkenmodulation, Bildgrößenmodulation (Zoom)



Die eBioo Software bietet die Möglichkeit, jedem der 16 Filter (Trainingsfenster) ein eigenes, unabhängiges MIDI Signal zuzuweisen und zusätzlich noch je eines an die Reihen 1 und 2 sowie an die Gesamtwertung. Somit kann man ein bis zu 19-stimmiges Feedback konfigurieren.




Modus: (Datenquelle)
  • Training
  • Simulation
  • Wiedergabe
(Hardware / Elektroden)
(Generierte Funktionen)
(Datei)
(*7)


Artefakterkennung: Modus 0 - 2 mit konfigurierbarer Schwelle

0 = Keine Artefakterkennung
1 = Farbiges Rohsignal
2 = Klangsignal



Frequenzskala: lineare Skala:

0.5 - 64 Hz in Schritten zu 0.5 Hz

(*4)

oder in quasi-logarithmischer Skala:

0.5 - . 1 Hz in Schritten zu 0.05 Hz
. 1 - . 3 Hz in Schritten zu 0.1 Hz
. 3 - . 7 Hz in Schritten zu 0.2 Hz
. 7 - 15 Hz in Schritten zu 0.4 Hz
15 - 31 Hz in Schritten zu 0.8 Hz
31 - 64 Hz in Schritten zu 1.6 Hz




weitere Funktionalitäten:

- Integrierte Kundenverwaltung
- Abspeichern und Laden von Training-Designs
- Numerischer Session-Report
- Trenddarstellung des Sessionverlaufs

- Hochauflösende Spektraldarstellung
- Kohärenz in Spektraldarstellung
- Amplitude Asymmetie-Darstellung
- sQEEG - Datenanalyse (Ausgabe als Report und BrainMap)



Programmsprachen:

- Englisch
- Deutsch
- Spanisch      (ab Version eBioo 2.0)
- Französisch (ab Version eBioo 2.0)

(*8)


Hardware



Neurobit: Optima 2 und 4, ab Version eBioo 2.0 zusätzlich: Optima-2 BT, Optima-2 USB, Optima-4 BT, Optima+ 2 BT, Optima+ 2 USB, Optima+ 4 BT, Optima+ 4 USB

Brainmaster: Atlantis 2x2 und 4x4, Discovery (auf Anfrage)



Pocket Neurobics: Pendant-EEG

Sampling Rate 256 Hz oder 512 Hz umschaltbar

Auflösung 16 Bit (12 Bit effektiv)

=> Amplitude 0 .. 185 uV in Schritten zu 0.1 uV (=100 nV)





  Ihre Meinung interessiert uns!

  Haben Sie Vorschläge
  oder Anregungen zur Software ?



  Lassen Sie es uns wissen!

Systemvoraussetzungen


Betriebssystem:


Windows 7, 8 und 10 (und XP, Vista)


CPU-Leistung: ab 1 GHz, 2 GHz oder höher empfohlen
Messwerte:
. 5% CPU-Auslastung bei 2 Kanälen und Core 2 Duo Prozessor ( 2 x 2 GHz )
20% CPU-Auslastung bei 2 Kanälen und 1 GHz Celeron Prozessor

(*9)

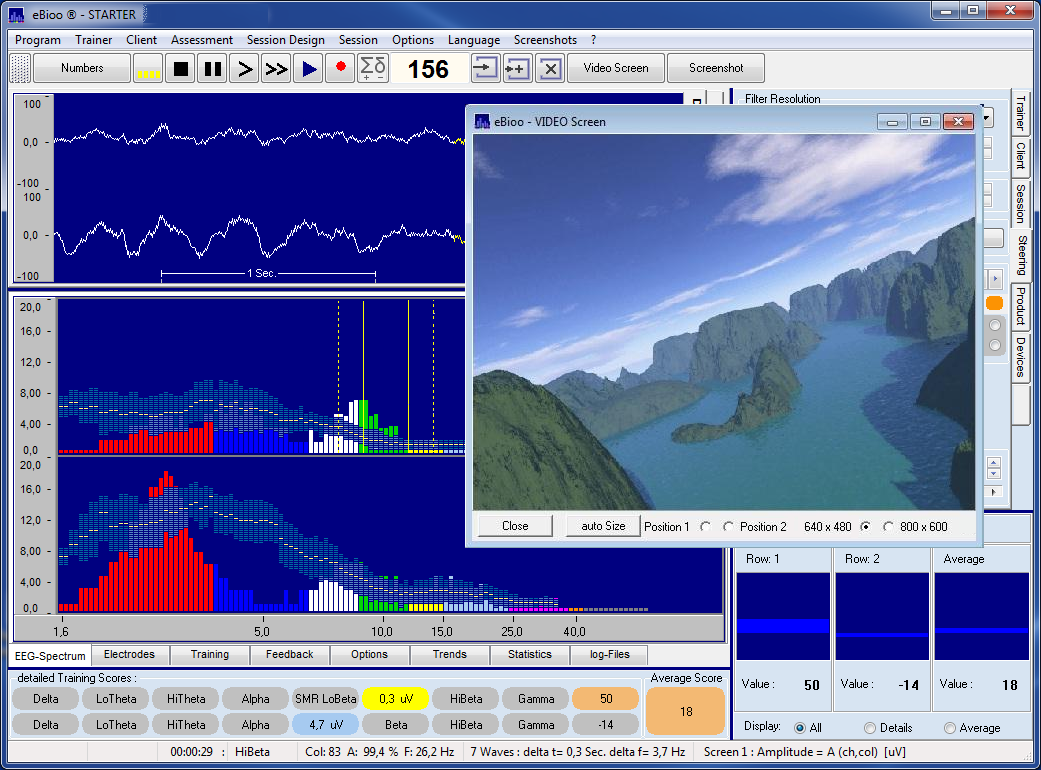

Screenshot siehe: Hauptbildschirm




Bekannte Fehler oder Probleme:

Version 1.xx: Ein Drücken der Strg+Alt +[Druck] - Tasten (um den Bildschirminhalt in die Zwischenablage zu kopieren) läßt viele Anzeigeelemente zeitweilig verschwinden.
Dieser Fehler ist durch die verwendete Compilergeneration verursacht und wird in der Version eBioo 2.0 behoben sein.
Einstweilige Abhilfe: Verwenden Sie die eingebaute Screenshot-Funktionalität um einen Bildschirmabdruck zu erzeugen.

(*8)








eBioo® Software

sprich: [ˌebi ˈjuː]
Die Neurofeedback-Software eBioo® sollte insbesondere folgende Eigenschaften aufweisen:

  • eine möglichst leichte, intuitive und visuelle Benutzerführung
  • eine Klientenverwaltung mit der Möglichkeit zur Protokollierung von Trainingsverläufen
  • die Optimierung und klientspezifische Adaption von Trainingdesigns während des laufenden Trainings (en: "on-the-fly")
  • eine EEG-Spektraldarstellung ausgewählter Trainingsfunktionen (Amplitude, Kohärenz, auch Asymmetrie und mehr ...) in Echtzeit mit hoher, skalierbare Amplituden- und Frequenzauflösung und zusätzlich Anzeige der jeweiligen Schwankungsbreite
  • ein aussagekräftiges Monitoring durch Einblenden variabler, statistischer Auswertungen und Graphiken
  • die Möglichkeit zum Anfertigen von sQEEG-Analysen





Auch ungeübte Heimanwender finden sich mit eBioo sofort zurecht. Bisherige Benutzer sind begeistert.
Folgende Spezialfunktionen und Eigenschaften stehen zusätzlich zur Verfügung:

  • eine deutschsprachiges Handbuch und Benutzerführung (umschaltbar auf englische Benutzerführung)
  • schnelle und übersichtliche Erstellung sowie Optimierung von Trainingdesigns für die Standard-Trainingsfunktionen, wie zum Beispiel Amplitude, relative Amplitude und Kohärenz ...
  • Möglichkeit zum Speichern von Trainingdesigns, EEG-Daten und Trainingsverlauf
  • Durchführung von 1, 2- oder 4-Kanal-Trainings
  • Feedback mit MIDI-Instrumentenklängen, Musik-CDs und frei erhältlichen WAV-, AVI-, MPEG- oder WMV-Feedbackdateien
  • Alpha/Theta-Training, Alpha-Synchrony und Alpha-Peak-Frequenztraining
  • Video-Feedback auch auf separatem Bildschirm
  • eine Trenddarstellung der Trainingswerte
  • einfache Auswahl der Sensoren d.h. Elektrodenplätze durch anklicken in der Int.10-20-Darstellung
  • selbstjustierende Filter-Feedbackgrenzen anhand der gewählten Belohnungsrate und Feinjustierung der Filter-Frequenzgrenzen








Siehe auch: Benutzerhandbuch

eBioo_Handbuch.PDF







eBioo herunterladen und kostenlos testen.







Nr  Anmerkungen und FAQs (häufig gestellte Fragen)




Kann ich mit der STARTER Version auch Kohärenz trainieren ? : Ja, aber erst nachdem der zweite Kanal freigeschaltet wurde.
Den Freischaltecode erhalten Sie für die ersten 3 Monate eines Test-Betriebes auf Bestellung per Formular.





Kann man mit der 4-Kanal-Version auch auf nur 2 Kanälen tranieren ? : Ja. Unter "Einstellungen - Anzahl Kanäle" kann man auswählen, ob man auf 1, 2 oder 4 Kanälen trainieren möchte. Mit der 2-Kanal-Version kann man wahlweise auf 1 oder 2 Kanälen trainieren.




Welches sind die wesentlichen Unterschiede zwischen der
Version eBioo 2.0 und eBioo Version 1.85 ?




unterstützte Hardware:
Neurobit, ab Version eBioo 2.0
zusätzlich: Optima-2 BT, Optima-2 USB, Optima-4 BT, Optima+ 2 BT, Optima+ 2 USB, Optima+ 4 BT, Optima+ 4 USB
neben: Optima 2 und 4,


zusätzliche Funktionalität:
- Full-CAP-Unterstützung (für Assessment/sQEEG-Analyse)
- T-Score-Auswertung (vgl. Z-Score-Auswertung)


Varianten:
- Variante STARTER
- Variante Tuner
- Varinate Tuner+ (zusätzlich mit Assessment)
- Variante Trainer (mit Assessment)
- Variante Trainer+ (mit Assessment und T-Score-Auswertung)


Benutzersprachen:
Spanisch und Französisch als zusätzliche Benutzersprachen


Was unterscheidet die STARTER von der Tuner und Trainer Version ?


(*0) Versionen: STARTER, eingeschränkte 2-kanalige Version
BrainWave Tuner®     = 2 kanalig (konfigurierbar zum 1- oder 2-Kanalbetrieb)
Brainwave Trainer      = 4 kanalig  (konfigurierbar zum 1-, 2- oder 4-Kanalbetrieb)
Brainwave Performer = 8 kanalig (in Vorbereitung)



eBioo STARTER : Einschränkungen gegenüber eBioo BrainWave Tuner®:

- keine Klientenverwaltung
- kein Abspeichern von Session Designs
- keine Ausgabe des numerischen Session-Reports
- kein Abspeichern von Rohdaten, kein Wiedergabemodus = kein Playback
- keine sQEEG-Analyse
- keine DVD Feedback-Auswertung (nur Filme abspielen)



eBioo STARTER ohne Freischaltung:

- erste 3 Monate auf Hardware-Kanal 1 kostenlos funktionsfähig
- im Simulationsmodus auf 2 Kanälen funktionsfähig
- kein Kohärenztraining (solange zweiter Hardwarekanal nicht freigeschaltet)



eBioo STARTER mit Freischaltung (durch Soft-dynamics):

+ erste 6 Wochen auf 2 Kanälen kostenlos
+ jeder weitere Monat Freischaltung zu 9,50 EUR
+ Kohärenztraining






eBioo Tuner : Zusatzfunktionen gegenüber eBioo STARTER:

+ Abspeichern von Session Designs
+ Abspeichern von Rohdaten + Playback
+ Ausgabe eines numerischen Session-Reports
+ DVD Feedback-Auswertung






eBioo Brainwave Trainer : Zusatzfunktionen gegenüber eBioo BrainWave Tuner®:

+ Training auf bis zu 4 Kanälen
+ Assessment/sQEEG-Modus
+ Bipolar-Auswertungs-Modus bei referentieller 4-Kanal-Montage





(*1) Sampling Rate (Software): 100 Hz, 125 Hz, 128 Hz,
200 Hz, 250 Hz, 256 Hz, 333 Hz,
500 Hz, 512 Hz und 1 kHz möglich

je nach verwendeter Hardware

8-fach oversampling möglich, nützlich bei Phasenauswertungen von Frequenzen oberhalb von 20 Hz


(*2) Anzahl Kanäle: Basisversion mit 2 Kanälen sowie Version mit 4 Kanälen
(mit 8 Kanälen in Vorbereitung/Interntest)


(*3) Auflösung: 16 Bit (oder 8 Bit für entsprechende Hardware)
(*4) Frequenzskala: lineare Skala oder quasi-logarithmische Skala (ca. Angaben)

weitere "Verteilungskurven" bzw. Abstufungen per Software ladbar (in Vorbereitung/Interntest)


(*5) Funktionsauswahl: Die Funktionen stehen im Allgemeinen sowohl als Anzeigefunktion in Spektralverteilung als auch als Auswertefunktion zur Feedbackermittlung in den Frequenzfenstern (Feedback-Filtern) zur Verfügung. Bei den Ausgabefunktionen wird i.A. der augenblickliche Wert und gleichzeitig auch die spektrale Verteilungskurve, abgeleitet aus der A.25 und A.75-Amplitude, mit angezeigt.

Band Amplitude : Da in eBioo die durchschnittliche Amplitude angezeigt wird, ist die Band-Amplitude in eBioo im Bereich gleichbleibender Amplitudendichten auch unabhängig von der Breite des gewählten Frequenzbereichs und die Schwingungsstärken benachbarter Frequenzbänder werden unabhängig von der individuellen Wahl der Frequenzgrenzen des Bandes direkt vergleichbar. Nachteil: Ein direkter Vergleich mit den Bandamplituden der spektralen Leistung anderer EEG-Auswertungen ist hierbei nicht möglich und erfordert eine Umrechnung.

Mittlere Amplitude : (Channel Average) = ( Ampl(ch1) + Ampl(ch2) ) / 2

Kohärenz : Die Kohärenz ist ein Maß für die Stabilität der Phasendifferenz von Signalen zweier Elektrodenpunkte. Mit einem Kohärenztraining kann die sog. Konnektivität (vgl. mit Kommunikation) zweier Elektrodenpunkte in eine gewählte Richtung (höhere oder niedrigere Werte) trainiert werden.

Spitzenfrequenz : Gebräuchlich ist das Training des Alpha-Peaks auf über 10.0 Hz als Mentalleistungstraining

Phasensynchronität : Das Alpha Phase Synchrony Training wird zum Fortgeschrittenentraining gerechnet. vgl.: Veröffentlichungen von Les Fehmi, Artikel: SYNCHRONY VS. ASYNCHRONY TRAINING


(*6) Frequenzfenster / Feedback-Filter: 16 Filter = in 2 Reihen zu 8 Filter auf die Kanäle verteilbar

Beispiel:

bis zu 8 Filter auf Kanal 1 sowie bis zu 8 Filter auf Kanal 2

oder

bis zu 8 Filter auf Kanal 1 und 2 gleichzeitig sowie bis zu 8 Filter auf Kanal 2 alleine.

Die Filtergrenzen sind durch anklicken der Buttons ( [<] [>] )"on the Fly" veränderbar. Die Filtergrenzen können inkl. der dazugehörigen Frequenzunschärfe in der Spektralverteilung angezeigt werden. Veränderungen der Grenzen werden sofort sichtbar.


(*7) Datenquelle generierte Funktionen: Sinus- oder Dreiecksfunktionen können amplituden- oder phasenmoduliert konfiguriert werden.
(*8) Sprache: Deutsch, Englisch, Spanisch und Französisch
Einschränkung: Systemmeldungen können jedoch vereinzelt noch in englischer Sprache erscheinen. Einzelne Elemente (z.B. Auswahlboxen) insbesondere mit funktionaler Bedeutung können nach wie vor einheitlich in englischer Sprache ausgelegt sein.

(*9) CPU-Auslastung: Die CPU-Gesamtlast der Anwendung hängt auch von der angeforderten Graphikleistung z.B. durch Bewegtbilder ab. Zusätzliche CPU-Last durch schnelle Bildwechsel oder zusätzlich vom Benutzer angeforderte Animation möglich.
